广州地产销售模型:机械模型制作小技巧

文章出处:广州市立丰模型科技有限公司查看手机网址
扫一扫! 扫一扫!
人气:发表时间:2017-07-08 10:16:41【

今天小编就来写写一个简单的机械模型怎么制作,大家有兴趣可以尝试一下哦,废话不多说,看下面↓



安装SolidWorks和KYTool插件,然后打开SolidWorks,找到KYTool插件的齿轮工具

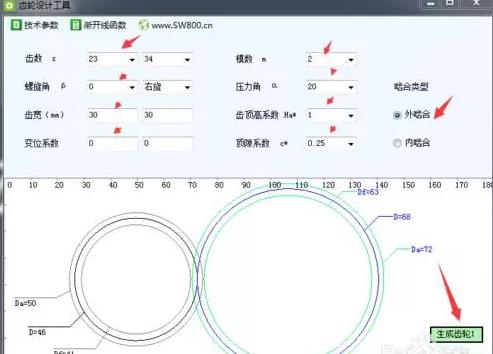

在KYTool齿轮工具窗口中设定需要的齿轮参数化,如齿数,模数,压力角,螺旋角等,最后单击单击右下角的【生成齿轮1】按钮。

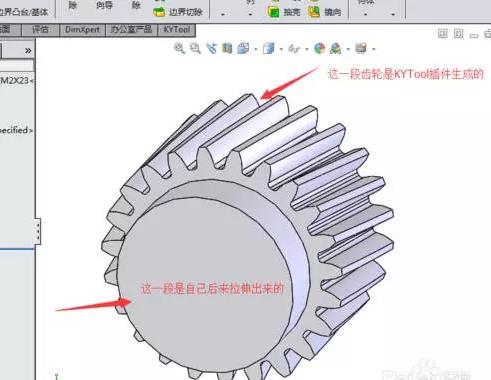

在SolidWorks中会生成一段齿轮,可以在生成的齿轮左右两端绘制草图添加齿轮轴段(根据需求,也可以不添加),如下图:




继续添加第二个渐开线齿轮段:在模型中选择Z轴正方向上的面,如下图,然后单击KYTool齿轮工具窗口的【生成齿轮二】按钮:



接下来会询问是否在当前选中的面上创建齿轮,选是,KYTool自动在Solidworks中生成第二段渐开线齿轮,效果如下图:

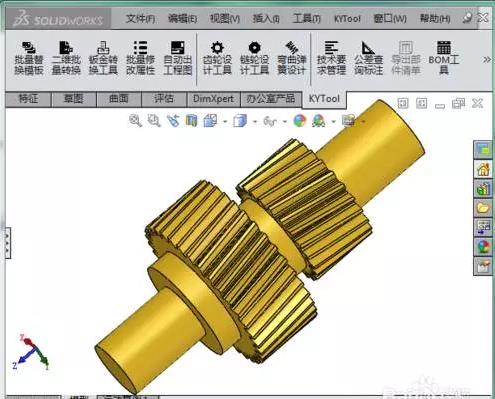

根据需要,还可以继续选中前端的面添加齿轮段,或者添加齿圈,也可以手工编辑,添加圆柱段,最终效果如下图:



如果需要调整两个渐开线齿轮段的角度,可以编辑任何一个齿轮的齿廓草图,使用草图工具中的旋转实体命令,将齿轮延中心点旋转任意角度,如下图所示:
